Flow chart
Yo yo whatsup, in this time mimin bakal sedikit bagi bagi
ilmu mengenai sejarah perkembangan mantan yang gak bisa diceritakan -.- damn!. Oke
sebenernya mimin bakal ngasih tau sedikit mengenai flow chart. Mungkin sebagian
besar ana’ teknik informatika sudah mengenal apa itu flow chart?, untuk apa
fungsi flow chart itu untuk apa? Ya something-something like that. Oke ga
panjang lebar, langsung aja. Take your tea and enjoy. No enjoy, but just read
^^
Flow chart (diagram alir) adalah
penggambaran secara grafik dari langkah-langkah pemecahan masalah yang harus
diikuti oleh pemroses. Flow chart merupakan notasi algoritma yang paling banyak
digunakan , karena bentuknya yang sederhana dan mudah di pahami.
Flow chart terdiri atas sekumpulan
(geng-gengan :v) simbol, menggambarkan suatu kegiatan tertentu. Flow chart
diawali dengan penerimaan masukan dan diakhiri dengan menampilkan hasilnya
(output).
Adapun simbol-simbol flow chart
yang sering digunakan untuk menyusun adalah sebagai berikut :

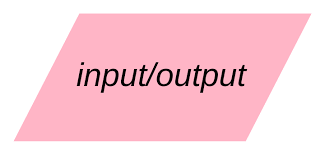

1. Masukan
Masukan merupakan kegiatan penerimaan data yang
disimbolkan dengan jajar genjang.
2. Masukan manual
Masukan
manual ini di fungsikan untuk sebuat inputan dengan cara manual dari keyboard,
atau perangkat input lainnya seperti barcode reader.
3. 3. Proses
Proses ini
adalah langkah memproses sebuah data untuk
menghasilkan jawaban atas persoalan yang ingin dipecahkan.
4. 4. Keluaran
Keluaran
bertugas untuk mengeluarkanhasil dari pemrosesan data dan merupakan jawaban
atas permasalahan yang ada. Keluaran ini ditampilkan pada layar monitor agar
dapat dibaca oleh program user.
5. 5. Percabangan
Percabangan adalah
suatu kegiatan untuk mengecek atau memeriksa suatu keadaan apakah memenuhi
suatu kondisi tertentu atau tidak. Hasil dari pemeriksaan keadaan ini adalah YA
dan TIDAK. Jika pemeriksaan menghasilkan kondisi yang benar, maka jalur yang
dipilih adalah jalur yang berlabel YA. Begitu juga dengan sebaliknya.
6. 6. Sub rutin
7. 7. Arah aliran
Arah aliran
merupakan jalur yang harus diikuti dan merupakan garis penghubung yang
menghubungkan setiap langkah pemecahan ,asalah yang ada dalam flow chart.

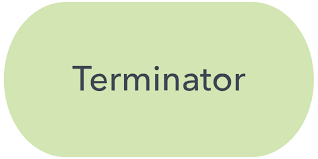

8. 8. Terminator
Terminator befungsi
sebagai pindaian titik awal dan titik akhir dari suatu flow chart. Simbol terminator
ini diberi label MULAI untuk menandai titik awal dari flow chart dan label
SELESAI untuk menandai titik akhir.
9. 9. Konektor
Konektor berfungsi untuk menghubungkan suatu langkah dengan
langkah lain dalam sebuah flow chart dengan keadaan on page atau off page.
1 10. dokumen
Dokumen merupakan
tampilan data secara fisik yang dapat dibaca oleh manusia. Data ini biasanya
merupakan hasil pemecahan masalah yang telah dicetak.
Nah itu lah ilmu untuk hari ini,
semoga bisa bermanfaat bagi cangcimers cangcimers yang mimin sayangi :v. semoga
yang belum tau jadi tau, yang udah tau bisa lebih tau, yang udah lebih tau
bisaan :v.
Oke terimakasih untuk secangkir teh
dan partisipasinya, I hope your enjoy in this blog, see you next time. Dan seperti
biasa…
Arigato~
